SolidWorks PDM与设计软件的集成(一）

导读

SOLIDWORKS PDM能够和各种主流的三维软件和文档进行无缝集成，大大消除信息孤岛，增进部门间的交流合作，实现企业级的产品数据和资源共享，提高工作效率。

DS SOLIDWORKS集成最好的是SOLIDWORKS设计工具，除了厂商能够保证每年版本同步升级及发行、避免集成接口滞后外，在集成方式、性能上也都远远优于其他系统，这主要包含在以下几个方面。

一、支持跨组织，跨部门，跨专业的协同设计

在设计过程中通过嵌入到SOLIDWORKS中的设计面板实现实时在线的协同设计模式，在该工作面板中可以完成基础的设计管理操作，如检入检出，设计回溯，搜索及共享，设计任务转换，引用位置查询等。工程师在设计工具内不但可以完成日常设计工作，还可以进行数据管理，真正实现设计管理一体化的工作模式。

另外，在工作面板上我们可以通过系统预定义，了解不同模型的实时状态，如是否正在修改，谁在修改，是否该模型已经修改目前却没有更新等。在多人并行的设计过程中，能够实时了解设计变化，进行设计调整。

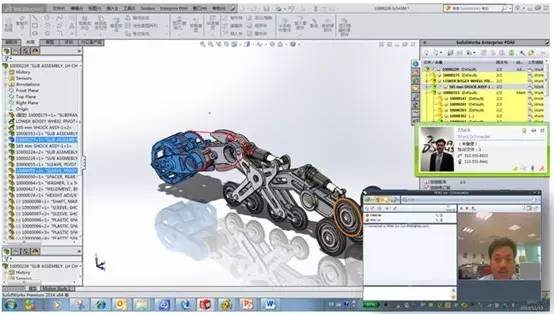

在设计过程中，在对方修改模型时，可以在工作面板上随时跟踪到修改人，并根据需要发起短信或可视化沟通。

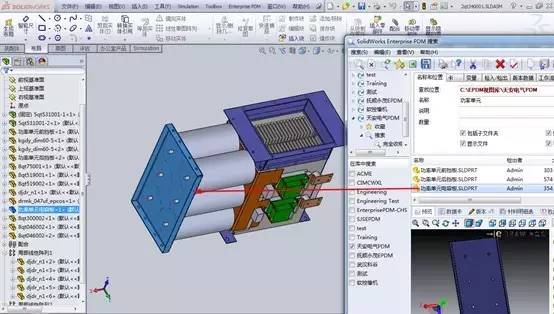

在设计过程中的数据搜索及借用方式上，SOLIDWORKS能充分发挥其基于桌面应用的技术，搜索结果直接通过拖拽即可实现借用，同时可以实现关联面快速配合，提升设计效率。例如某企业在SOLIDWORKS管路设计应用中，工程师反馈表示，通过SOLIDWORKS PDM进行搜索和模型借用的效率比原有PDM系统提升90%以上，大大提升了设计效率。

另外SOLIDWORKS不仅支持三维CAD系统协同设计，也可以在基于SOP规则下扩展到仿真分析、技术文档制作、电气及电子设计等跨专业、跨学科的设计协同领域。

二、设计过程数据管理

在设计过程数据管理上，SOLIDWORKS的冷存储技术，支持设计过程版本的受控管理，并可以根据客户需求只显示重要版本，将大部分过程版本进行压缩处理，节省磁盘空间并提升系统效率。

在过程数据管理上，管理整个模型数据的过程版本记录，关联关系及BOM版本，有效记录整个设计基线并随时可以进行设计回溯。不仅包含模型过程版本，还包含模型分析数据，不仅包含设计人员的过程记录，还包含协同过程中分析人员、评审人员的过程记录，真正做到设计过程的数据管理。

三、完整的工程BOM提取

通过SOLIDWORKS PDM管理SOLIDWORKS数据，不但可以在检入检出过程中进行PDM与设计工具的双向互动，还可以提取SOLIDWORKS中的完整工程BOM信息，包括前面提到的，虚拟件、多配置、管路件、焊接清单等信息。该工程BOM信息还可以进行版本管理及输出。

四、设计库管理

针对SOLIDWORKS设计库管理，通过简单配置，就可以进行设计库的继承并在平台上进行统一管理及共享。如下图：
