SOLIDWORKS Electrical由3D布局生成2D机柜布局图

发表时间: 2024-05-07 09:50:41

作者: 广州宇喜资讯科技有限公司


导读

想要转换3D装配体到Electrical中需要在3D打开Electrical插件,并使用工程管理器打开需转换工程图的装配体

1、创建2D图纸

打开后在上方工具选项卡中选择-SOLIDWORKS Electrical选项卡-的创建2D图纸


2、选择图纸视角

使用创建2D图纸后就会进入工程图界面,在这里我们选择能够正视电箱的前视面作为我们的图纸视角

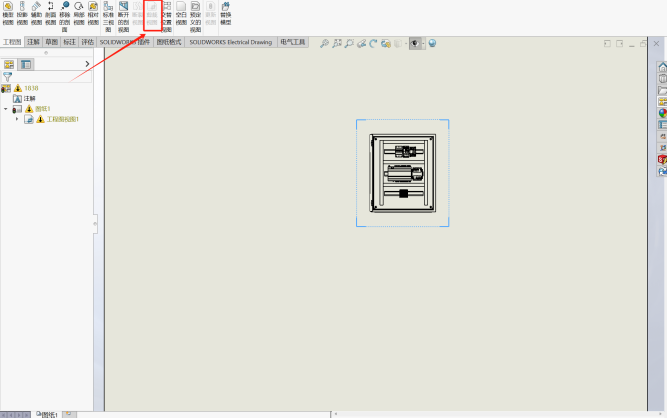

并且可以剪裁视图,只保留我们需要的部分



3、选择图纸比例

在左方选项卡中选择编辑图纸特征可以调整图纸的比例,我们可以选择自定义比例,手动输入想要的图纸比例



4、添加设备标志

图纸大小调整完成后,可以使用如下图选项将原理图中的标注创建到工程图中



此标注参考的是原理图中的设备标注



5.转换为Electrical中的机柜布局图

使用如下图选项后,工程图就会进入Electrical充当机柜布局图
