SOLIDWORKS Electrical电气智能零部件的运用

导读

电气2D向电气3D转型，3D模型无疑是重中之重，精准、正确的3D模型有利于电线长度、空间大小、耗材的计算。而线槽、导轨因为要根据实际情况裁剪，所以即使同一规格的线槽、导轨，在装配时也得根据实际情况，修改长度；若每个长度都重新建模，使得3D建模时增加不少工作量。使用SOLIDWORKS Electrical在SOLIDWORKS绘制电气3D图纸，则不会有这个担忧，可以只做一个规格的线槽、导轨，在装配时根据情况，再对线槽、导轨给予合适的长宽高参数。

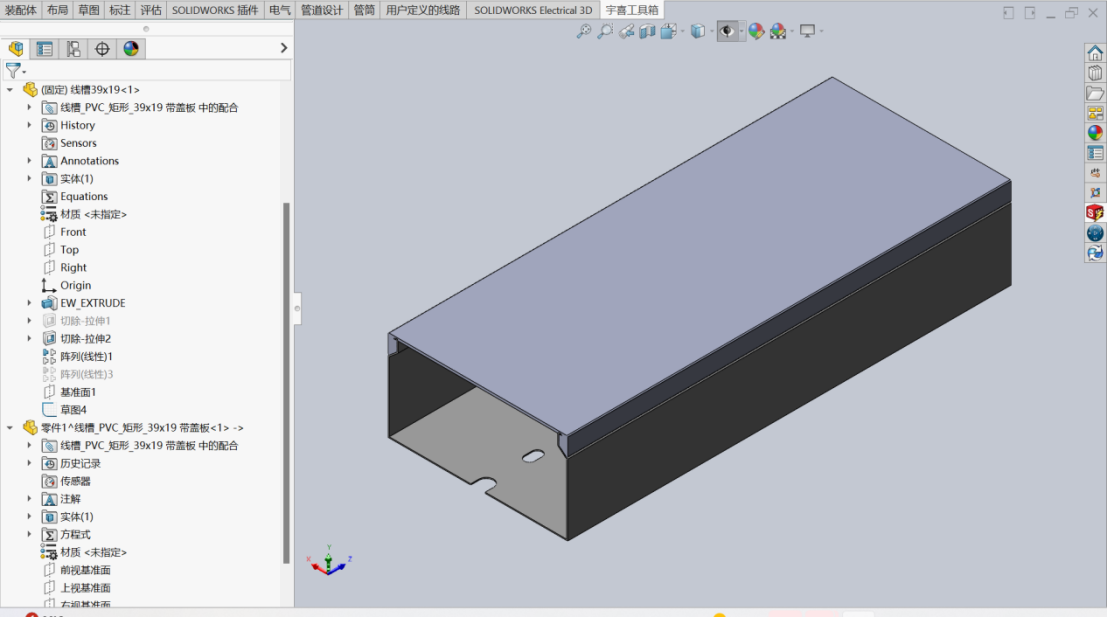

在本次展示以线槽模型为例，导轨的创建方法与线槽类似。先准备好线槽模型。

智能导轨、线槽可以通过设备型号的尺寸驱动电气元器件三维模型的长、宽、高变化，最终实现参数化模型。

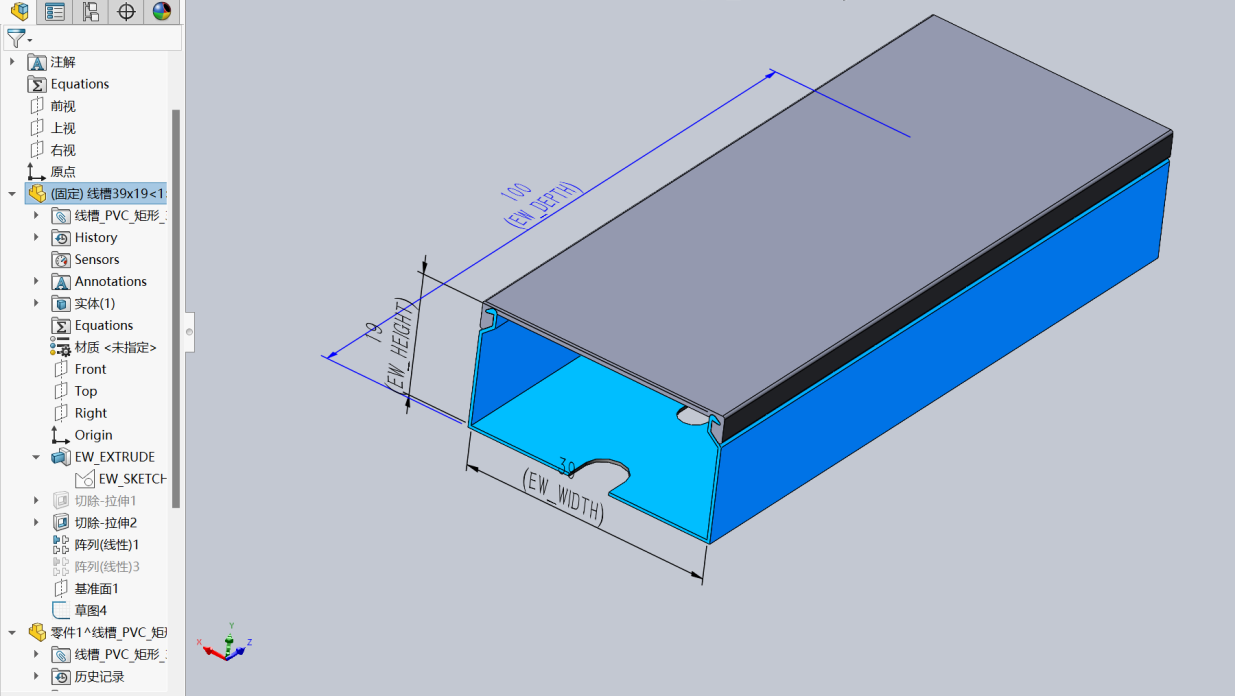

需要对配置名称、特征名称、草图名称、尺寸名称都进行定义。对线槽模型进行编辑定义，确保其是智能线槽、导轨。

在SOLIDWORKS进行SOLIDWORKS Electrical3D布线时，电线、电缆、线束都可以根据布线路径生成线路。所以在完成智能线槽的绘制后，可以在线槽模型上提前预设好布线路径，这样在电气3D时就可以根据布线路径，在线槽内生成线路，不需要再绘制布线路径。

注意：布线路径需要通过几何关系与尺寸完全定义，否则线槽模型的大小更改后，布线路径可能会脱离线槽。

因为布线路径由3D草图制作，导致若是没有参考，布线路径很难居中于线槽模型。，所以可以先用2D草图绘制一根草图居中于线槽。又因为2D草图是选取一个面进行绘制，只是依照线槽模型现有的模型面，无法定位到线槽模型的中间，所以需要在线槽中间新建立一个基准面，在新建立的基准面上绘制参考的2D草图线。

右键生成基准面进行2D草图绘制

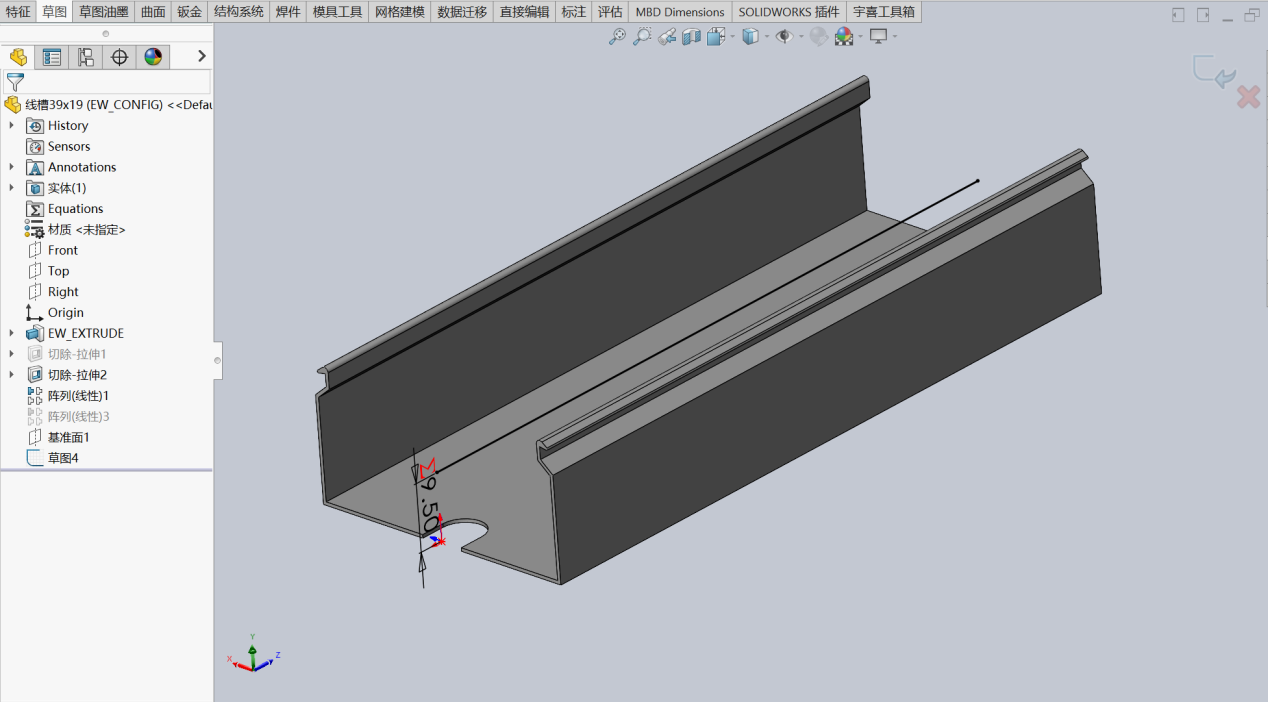

绘制布线路径要参考的2D草图线

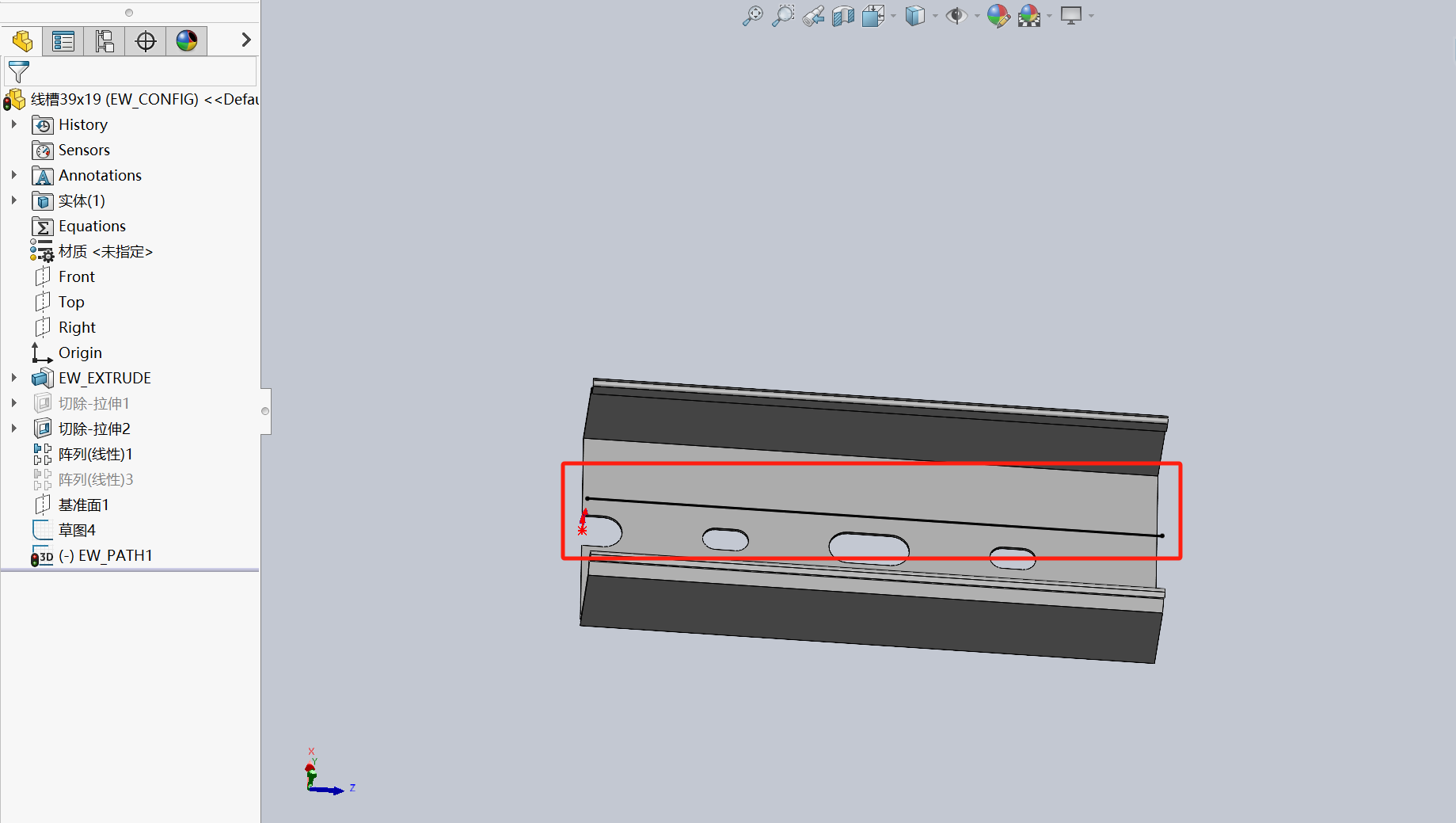

定义布线路径

依据参考的草图生成布线路径

在设备型号属性-3D零件中关联该线槽的存放路径，如下图。并在尺寸中输入，宽度、高度、厚度（长）参数。

注意：设置的参数不能小于EW_CONFIG配置中的参数，因为EW_CONFIG配置中的参数为最小值）

效果展示：智能线槽制作好后，可以在SOLIDWORKS中添加SOLIDWORKS Electrical的线槽设备型号

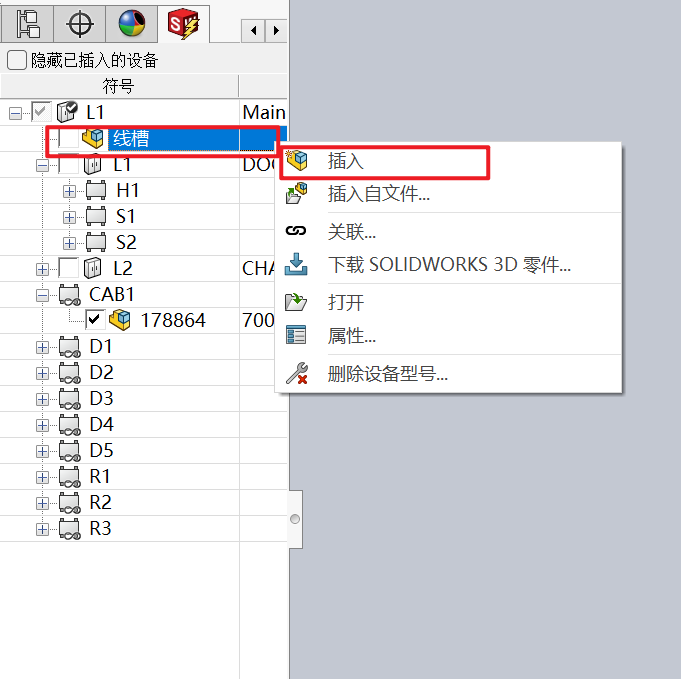

效果展示：右键设备型号，插入线槽模型

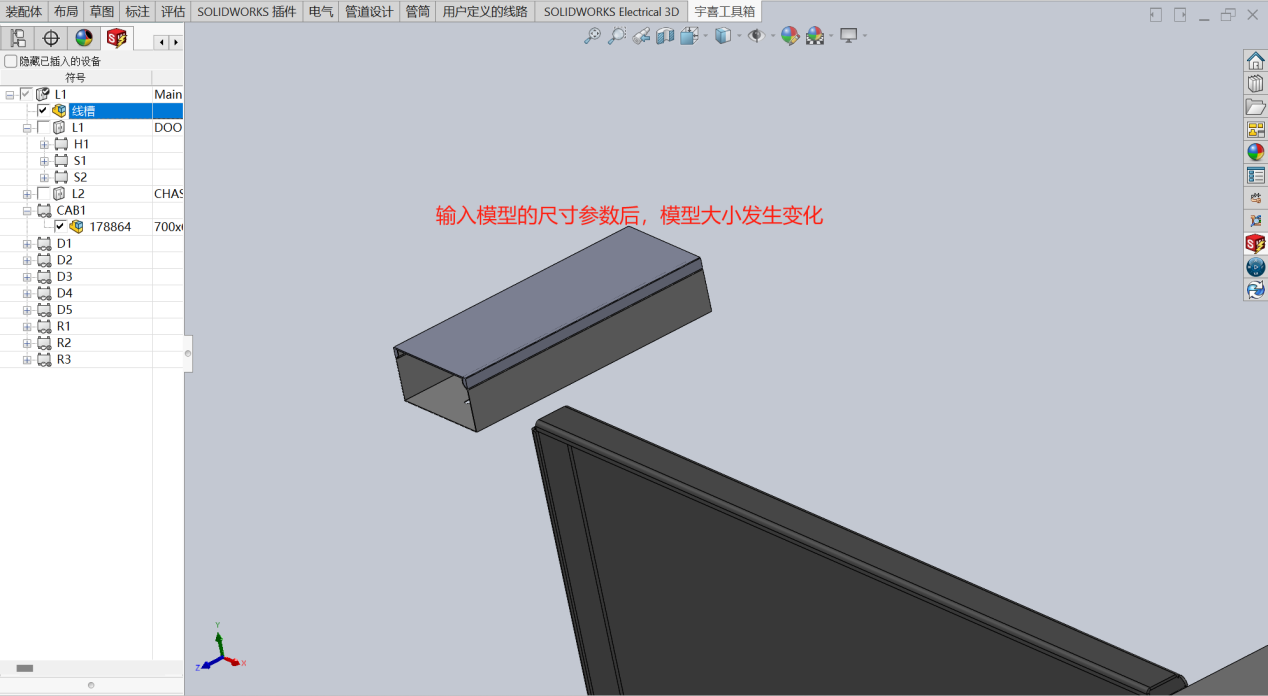

效果展示：右键设备型号，进行设备型号属性界面，输入宽度、高度、厚度尺寸参数，更改模型大小。

效果展示：单独修改长度可以使用“SOLIDWORKS Electrical3D”菜单栏中的“更改导轨或线槽长度”命令，选择导轨或线槽模型输入长度尺寸，确认打勾即可完成更改。
