SOLIDWORKS Electrical智能模型--实现机电一体化设计的关键

导读

SOLIDWORKS Electrical 3D布线可以根据原理图自动生成线路，并且电气属性可以自动与导轨或机柜进行配合放置。但是这些电气模型该如何添加这些属性呢？

1.首先确保我们已经打开SOLIDWORKS Electrical 3D插件，接着打开一个模型，此处以德力西的CDM6i-63M3P断路器为例：

2.然后需要通过电气设备向导创建连接点，打开电气设备向导共有三种方式：

2.1 在SOLIDWORKS Electrical 3D菜单中点击电气设备向导的图标

2.2 在菜单栏-工具-SOLIDWORKS Electrical-电气设备向导

2.3 在菜单栏-工具-步路-Routing工具-Routing Library-Manager

3.在打开的电气设备向导中，第一步先选【线路和零部件类型】，线路类型选择电气，零部件类型选择接头。

4.接着点击下一步到【Routing功能点】，选择【来自制造商的连接点】，通过此选项，可以将模型与电气设备型号数据库中的型号连接起来。

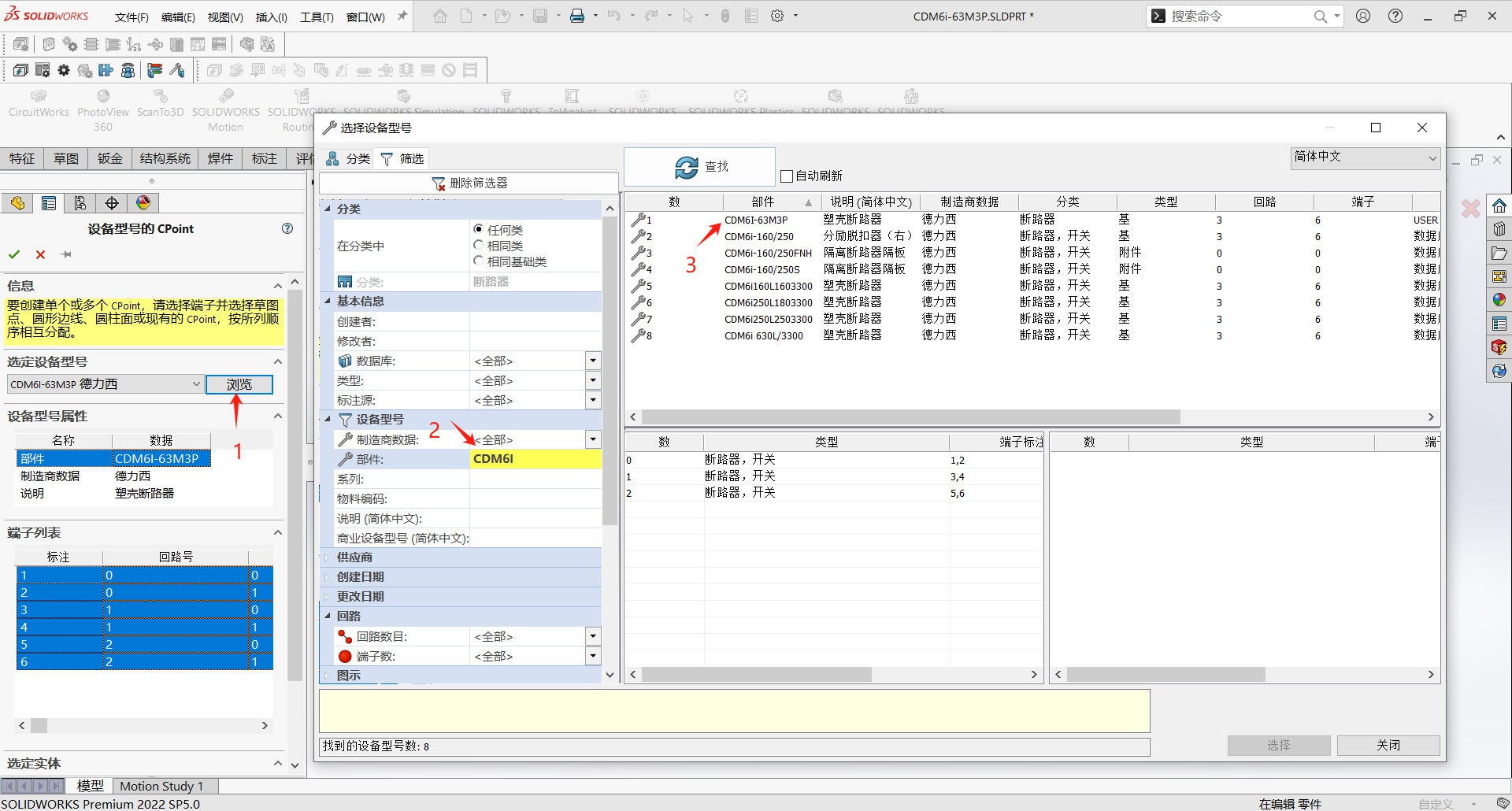

5.在弹出的界面中选择浏览，然后选择需要的型号后，就可以将型号中的连接点和模型进行关联。

6.在端子列表中按照顺序选择对应的草图点，若无草图点，可以在模型的接线口中新建草图后，再进行步骤2，或者也可以直接选择模型的接线口，会提示【是否新建草图点】，点击时即可。

7.已经创建好的连接点如图8所示。同时可以通过Routing Library Manager，此时的模型含有的连接点数量为6，证明连接点已经创建成功。

8.接着就是电气模型的智能配合，例如本次使用的塑壳断路器，安装时不需要与导轨配合，而是与安装板进行配合，因此在Routing Library Manager中的配合参考需要选择【对于机柜】。

9.在弹出的界面中，选择配合参考，此时我们选择断路器的背面作为参考

10.紧接着我们需要定义模型的方向面，以便使用智能配合时不会出现模型的方向混乱问题。

在Routing Library Manager中的配合参考选择【定义面】（图11）。

11.将模型方向调至正视面的基础上，定义模型的左侧面，右侧面，顶面，底面。如图13。

12.接着在Routing Library Manager点击下一步，进行【零件有效性检查】，提示零件建模已完成后（图14），即可点击【完成】，关闭Routing Library Manager。

13.通过以上步骤，在模型结构树中，我们可以看到模型中已经有所需要的连接点和配合参考（图15）。此时的模型可以在SOLIDWORKS Electrical 3D布线中使用了。
