关于同轴接头S参数的CST优化

从S参数结果图可以看出，在大约14~19GHZ的位置，因为2端口的反射系数大于-10dB导致了2端口的传输系数出现了明显的波动，所以我们要对模型进行优化，使其整体低于-10dB，从而使的传输系数趋于0dB。

S参数结果图

我们可以通过cst软件自带的参数扫描功能，可以将不同参数值对结果的影响显示在同一页面，使我们可以清楚的观察到变化。

通过导航树下选取图示的两个建模

点击modeling→tools→Boolean下的add键，将两个建模合成一个模型。

方法一 / Method 1

对传输路径中出现的直角进行圆角化，以参数r作为圆角的半径进行参数扫描，使信号可以平滑的流动，进而有效的减少反射信号的值。

首先，按下键盘上的E触发选边的pick工具，选取图中的边，记得把对称面对应的边也选上。然后选择Blond下的圆角的图标进入圆角化设置。

然后，给半径给上参数r，初始值为0。

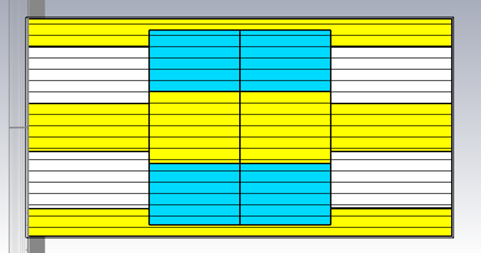

以下是圆角化前后的对比：

圆角化前

圆角化后

参数扫描流程按照下图步骤点击

对于步骤4的页面解释：Name是需要进行扫描的参数名字，from是扫描的初始值，to则是扫描的终止值，samples是扫描的次数。

以下是参数r的扫描结果：

圆角化的半径对S参数的影响

圆角化的半径对阻抗的影响

可以看到，对于圆角化处理的结果，满足S参数的反射系数基本低于-10dB且阻抗在50Ω±5％的情况是半径为r=1mm，而传输系数也因为反射系数的缘故并未发生明显的波动。

方法二 / Method 2

通过对参数offset的优化，从而减少反射。

对offset参数设置步骤：

按下快捷键F触发选面pick工具，选取图示的面，记得把对称面对应的面也选上。然后点击modify face。

我们在offset处填上参数offset，初始值为0。

对于参数offset的扫描步骤同圆角的参数扫描一致，这里就不多赘述了，需要注意的是扫描的参数名称和参数范围不要搞错了。

以下是参数offset的扫描结果，首先扫描的范围为-2~2mm。

Offset参数值对反射系数的影响

可以看到绿色线和蓝色线即offset=-2和-0.67mm时的反射系数是处在-10dB下。

offset=-2mm和offset=-0.67mmS参数图

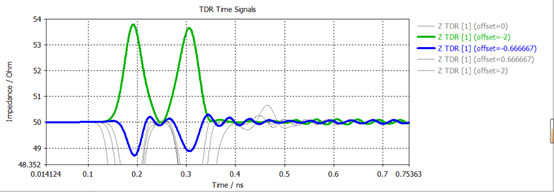

offset=-2mm和offset=-0.67mm阻抗图

再来看两个offset参数值对应的阻抗值，满足S参数的反射系数基本低于-10dB且阻抗在50Ω±5％的情况是处在-2mm

于是再次进行对offset的参数扫描，扫描范围为-2~-0.67mm，得到当offset=-1.468mm时，反射系数的曲线平滑且阻抗处在50Ω±5％的波动范围内。

offset=-1.468mm时S参数曲线

offset=-1.468mm时阻抗曲线图
